新品發布：上方置入式磁感應開關，通用于4φ SMC及Festo C型溝槽氣缸
創新 為了更好
Innovate for better各位看官，請注意!
使用開關時，不可超過各項參數規格限制！
1、磁性開關使用說明

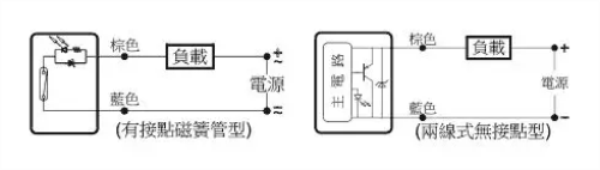

兩線式標準接線：
(1)在使用兩線式的感應開關時，一定要串接負載(Load)后，才可以使用，否則會導致磁性開關燒毀。
(2)在使用(DC) 直流電源時，棕色線要串接負載(Load)后再接正電位(+) ，藍色線接在負電位(-) ，否則指示燈不會亮，但磁性開關仍可正常動作。若是有上述的情形，并不會損壞磁性開關，只要將兩條接線對調，指示燈即可正常指示。

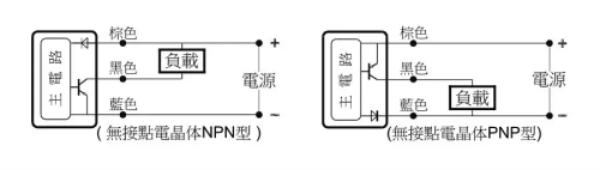

三線式標準接線：
(1)在使用三線式的無接點型式感應開關，一定要使用(DC)直流電源，并請注意接線方式。
(2)棕色線要接在高電位(+)，藍色線接在低電位(-)，黑色線串接至負載。3.黑色線一定要串接負載(Load)后，才可以使用，黑色線若錯接到電源時，有可能會導致感應開關損壞。

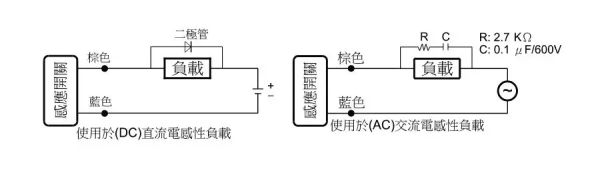

電感性負載保護：
(1)使用負載為電感性負載(如繼電器、電磁閥)時，請?jiān)谪?fù)載端并接保護元件。如此可延長感應開關的壽命。
(2)若接續到(DC) 直流電感性負載時，請并接一個二極管在負載上(注意極性如上左圖)，且二極管的反向崩潰電壓須大于電源電壓。
(3)若接續到(AC) 交流電感性負載時，請并接一個R-C 回路在負載上。
(4)或者接上PT系列線中保護器。

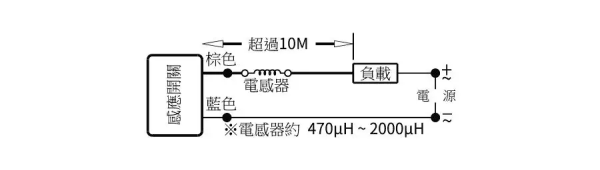

電容性負載保護：
(1)使用負載為電容性負載時，或電線長度超過10M時，請?jiān)诒M量靠近開關處，串接一個電感(470μH ~ 2000μH)。如此可延長感應開關的壽命。
(2)使用磁感應開關時，應盡量遠離強磁場或外圍有導磁金屬之環境，以避免干擾。
2、接近開關安裝注意事項

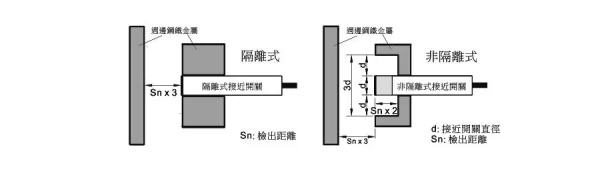

安裝提示：
(1)隔離式接近開關，因檢測面齊平，故可埋設于鋼鐵中，而不受周圍之金屬影響。(左圖)
(2)非隔離式接近開關，檢測面必須與周圍之金屬保持足夠的空間或突出金屬表面，以免受到周圍金屬干擾而產生誤動作。(右圖)

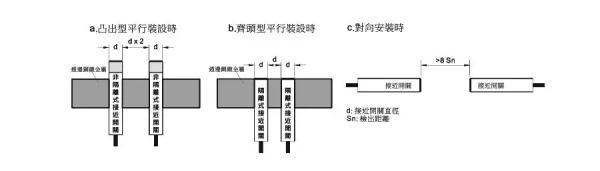

防止相互干擾提示：
兩個以上的接近開關對向，或平行裝設時，請保持足夠的間隔距離避免干擾產生。

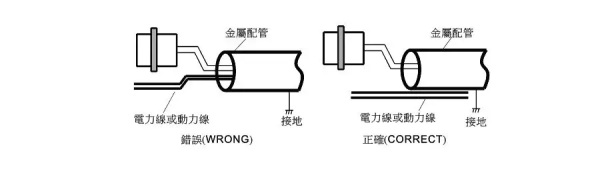

接近開關獨立金屬導管配線提示：
為避免誤動作或干擾發生，裝設量須使用金屬導管獨立配線，避免與馬達或動力線等捆綁在一起。
